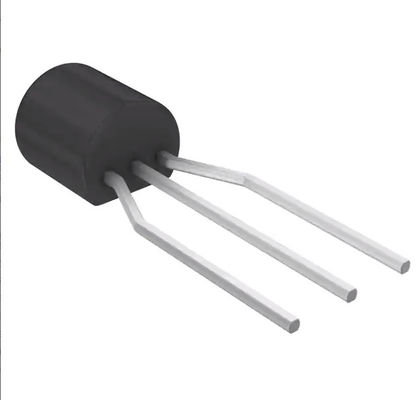

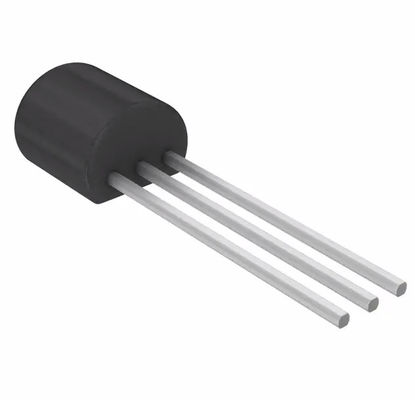

TL431ACLPR ολοκληρωμένο κύκλωμα διευθετήσιμο 2.495V 36 VV 100 μΑ -92-3 αναφοράς τάσης διακλαδώσεων

TL431ACLPR ολοκληρωμένο κύκλωμα διευθετήσιμο 2.495V 36 VV ±1% 100 μΑ -92-3 αναφοράς τάσης διακλαδώσεων

Δελτίο: TL431ACLPR

Πρόσθετοι πόροι:

Περιγραφή

Το TL431LI/το TL432LI είναι εναλλακτικές λύσεις καρφίτσα--καρφιτσών σε TL431/TL432. Το TL43xLI προσφέρει την καλύτερη σταθερότητα, κλίση χαμηλότερης θερμοκρασίας (VI (dev)), και χαμηλότερο ρεύμα αναφοράς (Iref) για τη βελτιωμένη ακρίβεια συστημάτων.

Οι συσκευές TL431 και TL432 είναι τρεις-τελικοί διευθετήσιμοι ρυθμιστές διακλαδώσεων, με τη διευκρινισμένη θερμική σταθερότητα πέρα από τις εφαρμόσιμες αυτοκίνητες, εμπορικές, και στρατιωτικές σειρές θερμοκρασίας. Η τάση παραγωγής μπορεί να τεθεί οποιαδήποτε αξία μεταξύ Vref (περίπου 2,5 Β) και 36 Β, με δύο εξωτερικούς αντιστάτες. Αυτές οι συσκευές έχουν μια χαρακτηριστική σύνθετη αντίσταση παραγωγής 0,2 Ω. που τα ενεργά στοιχεία κυκλώματος παραγωγής παρέχουν ένα πολύ αιχμηρό διεγερτικό χαρακτηριστικό, που κατασκευάζει αυτές τις συσκευές τις άριστες αντικαταστάσεις για τις διόδους Zener σε πολλές εφαρμογές, όπως ο εν πλω κανονισμός, διευθετήσιμες παροχές ηλεκτρικού ρεύματος, και που μεταστρέφει τις παροχές ηλεκτρικού ρεύματος. Η συσκευή TL432 έχει ακριβώς την ίδια λειτουργία και τις ηλεκτρικές προδιαγραφές με τη συσκευή TL431, αλλά έχει τα διαφορετικά pinouts για τις συσκευασίες DBV, DBZ, και του PK.

Και οι συσκευές TL431 και TL432 προσφέρονται σε τρεις βαθμούς, με τις αρχικές ανοχές (σε 25°C) 0,5%, 1%, και 2%, για το Β, το Α, και τον τυποποιημένο βαθμό, αντίστοιχα. Επιπλέον, η χαμηλή κλίση παραγωγής εναντίον της θερμοκρασίας εξασφαλίζει καλή σταθερότητα πέρα από την ολόκληρη σειρά θερμοκρασίας.

Οι συσκευές TL43xxC χαρακτηρίζονται για τη λειτουργία από 0°C σε 70°C, οι συσκευές TL43xxI χαρακτηρίζονται για τη λειτουργία από – 40°C σε 85°C, και οι συσκευές TL43xxQ χαρακτηρίζονται για τη λειτουργία από – 40°C στη συσκευή Informati 125°C.

Χαρακτηριστικά γνωρίσματα

• Ανοχή τάσης αναφοράς σε 25°C – 0,5% (Ψ κατηγορίας) – 1% (βαθμός Α) – 2% (τυποποιημένος βαθμός)

• Διευθετήσιμη τάση παραγωγής: Vref σε 36 Β

• Λειτουργία από −40°C σε 125°C

• Χαρακτηριστική κλίση θερμοκρασίας (TL43xB) – 6 MV (temp Γ) – 14 MV (temp Ι, temp του Q)

• Χαμηλός θόρυβος παραγωγής • 0,2-Ω χαρακτηριστική σύνθετη αντίσταση παραγωγής

• Νεροχύτης-τρέχουσα ικανότητα: 1 μΑ σε 100 μΑ

 Εφαρμογές

• Διευθετήσιμη τάση και τρέχουσα παραπομπή

• Δευτεροβάθμιος δευτερεύων κανονισμός στο flyback SMPSs

• Αντικατάσταση Zener

• Έλεγχος τάσης

• Συγκριτής με την ενσωματωμένη αναφορά

Εικόνα στοιχείων: το https://www.ti.com/lit/ds/symlink/tl431.pdf?HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1684156065878
