Τσιπ ολοκληρωμένου κυκλώματος δύναμης παραγωγής 2A ολοκληρωμένου κυκλώματος 1V 1 ρυθμιστών μετατροπής ώθησης isl91127iraz-τ Buck

Το ISL91127IR είναι ένας υψηλής τάσης ρυθμιστής μετατροπής buck-ώθησης για τα συστήματα που χρησιμοποιούν τις νέες χημείες μπαταριών. Χρησιμοποιεί τον ιδιόκτητο αλγόριθμο buck-ώθησης Renesas για να διατηρήσει τον κανονισμό τάσης παρέχοντας την άριστη αποδοτικότητα και τον πολύ χαμηλό κυματισμό τάσης παραγωγής όταν η τάση εισαγωγής είναι στενή στην τάση παραγωγής.

Το ISL91127IR είναι σε θέση τουλάχιστον το συνεχές ρεύμα παραγωγής 2A (VOUT = 3.3V) πέρα από μια σειρά τάσης μπαταριών 2.5V σε 4.35V. Αυτό μεγιστοποιεί την ενεργειακή χρησιμοποίηση των προηγμένων μονοκύτταρων λι-ιονικών χημειών μπαταριών που αφήνουν τη σημαντική ικανότητα στις τάσεις κάτω από την τάση συστημάτων. Η πλήρως σύγχρονη χαμηλή -αντίστασή της, 4 μεταστρέφει την αρχιτεκτονική και ένα χαμηλό ήρεμο ρεύμα μόνο 30µA βελτιστοποιεί την αποδοτικότητα υπό όλους τους όρους φορτίων.

Το ISL91127IR υποστηρίζει τις αυτόνομες εφαρμογές με μια σταθερή τάση παραγωγής 3.3V ή 3.5V ή τη διευθετήσιμη τάση παραγωγής με έναν εξωτερικό διαιρέτη αντιστατών. Τάσεις παραγωγής τόσο χαμηλές όσο 1.0V ή τόσο υψηλές όσο 5.2V υποστηρίζονται.

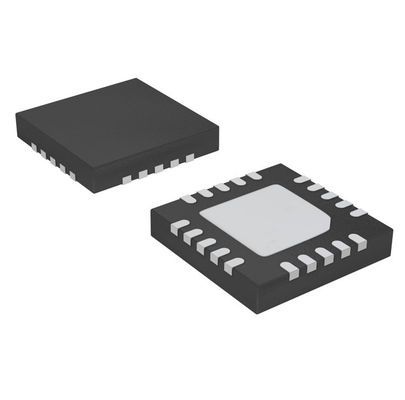

Το ISL91127IR είναι διαθέσιμο 20 LD, συσκευασία πισσών QFN 0.5mm (4mmx4mm). Η συχνότητα μετατροπής 2.5MHz μειώνει περαιτέρω το μέγεθος των εξωτερικών συστατικών.

Χαρακτηριστικά γνωρίσματα

• Δέχεται τις τάσεις εισαγωγής επάνω από ή κάτω από τη ρυθμισμένη τάση παραγωγής

• Αυτόματες και άνευ ραφής μεταβάσεις μεταξύ των τρόπων buck και ώθησης

• Σειρά τάσης εισαγωγής: 1.8V σε 5.5V

• Ρεύμα παραγωγής: μέχρι 2A (PVIN = 2.5V, VOUT = 3.3V)

• Υψηλή αποδοτικότητα: μέχρι 96%

• 30µA το ήρεμο ρεύμα μεγιστοποιεί την αποδοτικότητα ελαφρύς-φορτίων

• 2.5MHz η συχνότητα μετατροπής ελαχιστοποιεί το εξωτερικό συστατικό μέγεθος

• Πλήρως προστατευμένος για το βραχυκύκλωμα, την πέρα-θερμοκρασία και το undervoltage

• 20 συσκευασία LD 4mmx4mm QFN

Εφαρμογές

• Φορητοί και με μπαταρίες καταναλωτής και ιατρικές συσκευές

• Brownout ελεύθερη τάση συστημάτων για τα smartphones και τα PC ταμπλετών

• Ασύρματες συσκευές επικοινωνίας

• 2G/3G/4G ενισχυτές δύναμης RF
