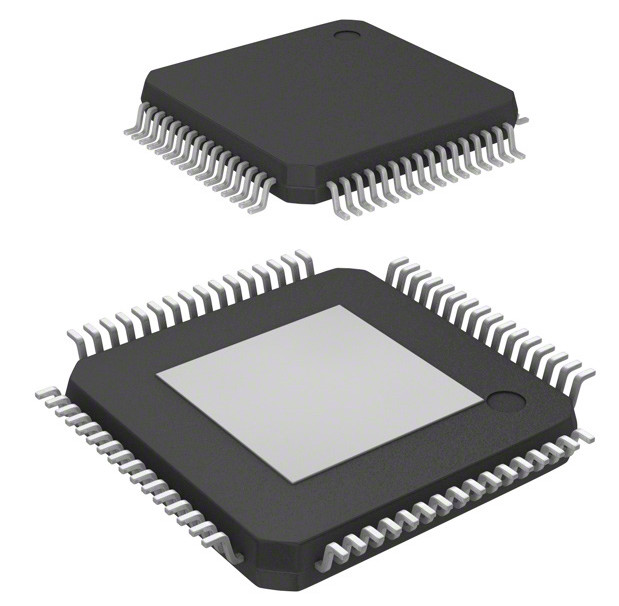

MC33771BSP1AE λίθιο ιονικό 64-LQFP 10x10 ολοκληρωμένου κυκλώματος ελεγκτών κυττάρων μπαταριών

MC33771BSP1AE λίθιο ιονικό 64-LQFP ολοκληρωμένου κυκλώματος ελεγκτών κυττάρων μπαταριών μπαταριών (10x10)

Δελτίο: MC33771BSP1AE

Γενική περιγραφή

Τα 33771 είναι ένα λίθιο-ιονικό ολοκληρωμένο κύκλωμα ελεγκτών κυττάρων μπαταριών SMARTMOS που σχεδιάζεται για τις αυτοκίνητες εφαρμογές, όπως τα υβριδικά ηλεκτρικά (HEV) και ηλεκτρικά οχήματα (EV) μαζί με τις βιομηχανικές εφαρμογές, όπως τα συστήματα ενεργειακής αποθήκευσης (ESS) και τα uninterruptible συστήματα παροχής ηλεκτρικού ρεύματος (UPS). Η συσκευή εκτελεί τις μετατροπές της ΠΑΧ των διαφορικών τάσεων κυττάρων και τρέχων, καθώς επίσης και τον υπολογισμό Coulomb μπαταριών και τις μετρήσεις θερμοκρασίας μπαταριών. Οι πληροφορίες διαβιβάζονται ψηφιακά μέσω της τμηματικής περιφερειακής διεπαφής (SPI) ή της απομόνωσης μετασχηματιστών (TPL) σε έναν μικροελεγκτή για την επεξεργασία.

Χαρακτηριστικά γνωρίσματα

• 9.6 λειτουργία Β ≤ VPWR ≤ 63 Β, επιβάτης 75 Β

• διαχείριση 7 έως 14 κυττάρων

• Απομονωμένα διαφορικά επικοινωνία ή 4,0 Mbps SPI 2,0 Mbps

• Προσπελάσιμος στην έναρξη

• 0,8 μέγιστο συνολικό λάθος μέτρησης τάσης των MV

• Συγχρονισμένη τάση κυττάρων/τρέχουσα μέτρηση με την αρίθμηση Coulomb

• Συνολική μέτρηση τάσης σωρών

• Επτά εισαγωγές αισθητήρων GPIO/temperature

• 5.0 Β στην παραγωγή ανεφοδιασμού αναφοράς 5,0 μΑ

• Αυτόματο πέρα από/ανίχνευση undervoltage και θερμοκρασίας routable για να σφάλει την καρφίτσα

• Ενσωματωμένο πέρα από τρόπου ύπνου/έλεγχος undervoltage και θερμοκρασίας

• Επί της παθητικής εξισορρόπησης κυττάρων 300 μΑ με τα διαγνωστικά

• Καυτό βούλωμα ικανό

• Ανίχνευση των εσωτερικών και εξωτερικών ελαττωμάτων, ως ανοικτές γραμμές, σορτς, και διαρροές

• Σχεδιασμένος για να υποστηρίξει το ISO 26262, μέχρι το σύστημα ασφάλειας ASIL Δ

• Πλήρως - συμβατό σύστημα με το MC33772 για ένα μέγιστο έξι κυττάρων

• Κατάλληλος σύμφωνα με AEC-Q100

Εικόνα στοιχείων: το https://www.nxp.com/docs/en/data-sheet/MC33771B_SDS.pdf
