Sak-tc277tp-64F200N τριανταδυάμπιτος τρι-πυρήνας 200MHz ΛΆΜΨΗ 4M X 8 PG-lfbga-292-6 4MB ολοκληρωμένου κυκλώματος τσιπ συνεχών AURIX μικροελεγκτών

Τριανταδυάμπιτη ΛΆΜΨΗ PG-lfbga-292-6 τρι-πυρήνων 200MHz 4MB ολοκληρωμένου κυκλώματος μικροελεγκτών sak-tc277tp-64F200N TriCore™ AURIX™ (4M X 8)

Δελτίο: Sak-tc277tp-64F200N

Περίληψη των χαρακτηριστικών γνωρισμάτων

Η οικογένεια προϊόντων TC27x έχει τα ακόλουθα χαρακτηριστικά γνωρίσματα:

• Μικροελεγκτής υψηλής επίδοσης με τρεις πυρήνες ΚΜΕ

• Δύο τριανταδυάμπιτο έξοχος-κλιμακωτό TriCore ΚΜΕ (TC1.6P), κάθε ένα που έχει τα ακόλουθα χαρακτηριστικά γνωρίσματα:

– Ανώτερη σε πραγματικό χρόνο απόδοση

– Ισχυρός χειρισμός κομματιών

– Πλήρως ενσωματωμένες ικανότητες DSP

– Πολλαπλασιάζω-συσσωρεύστε τη μονάδα ικανή να στηρίξει 2 διαδικασίες της MAC ανά κύκλο

– Πλήρως διοχετευμένη μονάδα κινητής υποδιαστολής (FPU)

– μέχρι λειτουργία 200 MHZ στην πλήρη σειρά θερμοκρασίας

– μέχρι Scratch-Pad 120 στοιχείων kbyte RAM (DSPR)

– μέχρι Scratch-Pad οδηγίας 32 kbyte RAM (PSPR)

– Κρύπτη οδηγίας 16 kbyte (ICACHE)

– Κρύπτη 8 στοιχείων kbyte (DCACHE)

• Δύναμη αποδοτικό κλιμακωτό TriCore ΚΜΕ (TC1.6E), έχοντας τα ακόλουθα χαρακτηριστικά γνωρίσματα:

– Συμβατότητα δυαδικού κώδικα με TC1.6P

– μέχρι λειτουργία 200 MHZ στην πλήρη σειρά θερμοκρασίας

– μέχρι Scratch-Pad 112 στοιχείων kbyte RAM (DSPR)

– μέχρι Scratch-Pad οδηγίας 24 kbyte RAM (PSPR)

– Κρύπτη οδηγίας 8 kbyte (ICACHE)

– διαβασμένος στοιχεία απομονωτής 0.125Kbyte (DRB)

• Πυρήνες σκιών Lockstepped για ένα TC1.6P και για TC1.6E

• Πολλαπλάσιες μνήμες -τσιπ

– Όλα ενσωματωμένα NVM και SRAM είναι ECC που προστατεύεται

– μέχρι αστραπιαία σκέψη προγράμματος 4 M-byte (PFLASH)

– μέχρι αστραπιαία σκέψη 384 στοιχείων kbyte (DFLASH) χρησιμοποιήσιμη για την άμιλλα EEPROM

– Μνήμη 32 kbyte (LMU)

– BootROM (BROM)

• 64-κανάλι ελεγκτής DMA με την ασφαλή μεταφορά δεδομένων

• Διακόψτε το σύστημα (ECC που προστατεύεται περίπλοκος)

• Δομή λεωφορείων -τσιπ υψηλής επίδοσης

– ο εξηντατετράμπιτος διαγώνιος φραγμός διασυνδέει (SRI) το δόσιμο της γρήγορης παράλληλης πρόσβασης μεταξύ των κυρίων λεωφορείων, ΚΜΕ και μνήμες

– τριανταδυάμπιτο περιφερειακό λεωφορείο συστημάτων (SPB) για τις περιφερειακές και λειτουργικές μονάδες -τσιπ

– Μια γέφυρα λεωφορείων (γέφυρα SFI)

• Προαιρετική ενότητα ασφάλειας υλικού (HSM) σε μερικές παραλλαγές

• Ασφάλειας συναγερμοί οργάνων ελέγχου ασφάλειας διοικητικών μονάδων (SMU) διαχειριζόμενοι

• Μονάδα δοκιμών μνήμης με ECC, την έναρξη μνήμης και τις λειτουργίες MBIST (MTU)

• I/O όργανο ελέγχου υλικού (IOM) για τον έλεγχο του ψηφιακού I/O

• Ευπροσάρμοστες περιφερειακές μονάδες -τσιπ

– Τέσσερα ασύγχρονα/σύγχρονα τμηματικά κανάλια (ASCLIN) με την υποστήριξη της LIN υλικού (V1.3, V2.0, V2.1 και J2602) μέχρι 50 MBaud

– Τέσσερα περιμεμένα στη σειρά κανάλια διεπαφών SPI (QSPI) με την ικανότητα κυρίου και σκλάβων μέχρι 50 MBIT/s

– Τμηματική σύνδεση υψηλής ταχύτητας (HSSL) για την τμηματική επικοινωνία διά-επεξεργαστών μέχρι 320 MBIT/s

– Δύο τμηματικές διεπαφές λεωφορείων μικροϋπολογιστών δεύτερος (Msc) για την επέκταση τμηματικών λιμένων στις εξωτερικές συσκευές δύναμης

– Μια ενότητα MultiCAN+ με 4 ΜΠΟΡΕΊ κόμβοι και 256 ελεύθερα μεταβιβάσιμα αντικείμενα μηνυμάτων για την επεξεργασία δεδομένων υψηλής αποδοτικότητας μέσω της αποθήκευσης FIFO και της μεταφοράς δεδομένων πυλών

– Η ενιαία άκρη 10 τα κανάλια μετάδοσης (ΠΟΥ ΣΤΕΛΝΕΤΑΙ) για τη σύνδεση στους αισθητήρες

– Μια ενότητα FlexRayTM με την υποστήριξη V2.1 2 καναλιών (ε-ακτίνα)

– Μια γενική ενότητα χρονομέτρων (GTM) που παρέχει ένα ισχυρό σύνολο φιλτραρίσματος ψηφιακών σημάτων και λειτουργίας χρονομέτρων για να πραγματοποιήσει την αυτόνομη και σύνθετη εισόδου-εξόδου διαχείριση

– Το ένα συλλαμβάνει/συγκρίνει την ενότητα 6 (δύο πυρήνες CCU60 και CCU61)

– Ένας γενικός σκοπός 12 μονάδα χρονομέτρων (GPT120)

– Περιφερειακή διεπαφή αισθητήρων τριών καναλιών που προσαρμόζεται σε V1.3 (PSI5)

– Περιφερειακή διεπαφή αισθητήρων με τμηματικό PHY (psi5-s)

– Προαιρετική διά-ενσωματωμένη διεπαφή λεωφορείων κυκλωμάτων (I2C) που προσαρμόζεται σε V2.1

– Προαιρετικό IEEE802.3 Ethernet MAC με RMII και MII διεπαφές (ETH)

• Ευπροσάρμοστη διαδοχική προσέγγιση ΠΑΧ (VADC)

– Συστάδα 8 ανεξάρτητων πυρήνων της ΠΑΧ

– Σειρά τάσης εισαγωγής από 0 Β σε 5.5V (ανεφοδιασμός της ΠΑΧ)

• Του δέλτα-σίγμα ΠΑΧ (DSADC) – έξι κανάλια

• Ψηφιακοί προγραμματίσημοι I/O λιμένες

• Το -τσιπ διορθώνει την υποστήριξη για το επίπεδο 1 OCDS (ΚΜΕ, DMA, στα λεωφορεία τσιπ)

• multi-core διόρθωση, πραγματική - χρόνος που επισημαίνουν, και βαθμολόγηση

• καλώδιο τέσσερα/πέντε JTAG (IEEE 1149,1) ή διεπαφή DAP (λιμένας πρόσβασης συσκευών)

• Ρυθμιστές συστημάτων διαχείρισης και -τσιπ δύναμης

• Μονάδα παραγωγής ρολογιών με το σύστημα PLL και Flexray PLL

• Ενσωματωμένος ρυθμιστής τάσης

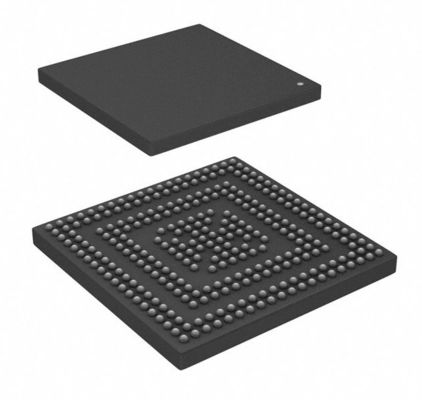

Εικόνα στοιχείων:
