STM32F429ZIT6 τριανταδυάμπιτος ενιαίος-πυρήνας 180MHz ΛΆΜΨΗ 2M X 8 144-LQFP 20x20 2MB φλοιών M4 STM32F4 μικροελεγκτών ICARM)

Τριανταδυάμπιτη ΛΆΜΨΗ 144-LQFP ενιαίος-πυρήνων 180MHz 2MB ολοκληρωμένου κυκλώματος μικροελεγκτών STM32F429ZIT6 ARM® cortex®-M4 STM32F4 (2M X 8) (20x20)

Δελτίο: STM32F429ZIT6

Χαρακτηριστικά γνωρίσματα

• Πυρήνας: Το Arm® τριανταδυάμπιτο cortex®-M4 ΚΜΕ με FPU, προσαρμοστικός σε πραγματικό χρόνο επιταχυντής (ΤΈΧΝΗ Accelerator™) που επιτρέπει 0 περιμένει την κρατική εκτέλεση από τη αστραπιαία σκέψη, τη συχνότητα μέχρι 180 MHZ, MPU, 225 DMIPS/1.25 DMIPS/MHz (Dhrystone 2,1), και τις οδηγίες DSP

• Μνήμες

– Μέχρι 2 ΜΒ της αστραπιαίας σκέψης που οργανώνονται στην άδεια δύο τραπεζών καλληεργημένος-ενώ-γράφουν

– Μέχρι 256+4 KB SRAM συμπεριλαμβανομένου του 64-KB CCM (συνδεμένη πυρήνας μνήμη) RAM στοιχείων

– Εύκαμπτος εξωτερικός ελεγκτής μνήμης με μέχρι το τριανταδυάμπιτο λεωφορείο στοιχείων: SRAM, PSRAM, SDRAM/LPSDR SDRAM, συμπαγείς μνήμες Flash/NOR/NAND

• Παράλληλη διεπαφή LCD, 8080/6800 τρόπων

• LCD-TFT ελεγκτής με το πλήρως προγραμματίσημο ψήφισμα (συνολικό πλάτος μέχρι 4096 εικονοκύτταρα, συνολικό ύψος μέχρι 2048 γραμμές και ρολόι εικονοκυττάρου μέχρι 83 MHZ)

• Chrom-τέχνη Accelerator™ για την ενισχυμένη γραφική ικανοποιημένη δημιουργία (DMA2D)

• Διαχείριση ρολογιών, αναστοιχειοθέτησης και ανεφοδιασμού

– 1,7 Β στον ανεφοδιασμό εφαρμογής 3,6 Β και I/Os

– POR, ΠΠΑ, PVD ΚΑΙ BOR

– ταλαντωτής κρυστάλλου 4 -26 MHZ

– Εσωτερικό 16 εργοστάσιο-τακτοποιημένο MHZ RC (ακρίβεια 1%)

– ταλαντωτής 32 kHz για RTC με τη βαθμολόγηση

– Εσωτερικό 32 kHz RC με τη βαθμολόγηση

• Μικρή δύναμη

– Ύπνος, στάση και εφεδρικοί τρόποι

– Ανεφοδιασμός VBAT για RTC, εφεδρικοί κατάλογοι 20×32bit + προαιρετικά 4 KB εφεδρικό SRAM

• 3×12-κομμάτι, 2.4 MSPS ΠΑΧ: μέχρι 24 κανάλια και 7,2 MSPS στον τριπλό τρόπο

• μετατροπείς 2×12-κομματιών D/A

• Γενικής χρήσης DMA: ελεγκτής DMA 16 ρευμάτων με την υποστήριξη FIFOs και έκρηξης

• Μέχρι 17 χρονόμετρα: μέχρι δώδεκα δεκαεξάμπιτα και δύο τριανταδυάμπιτα χρονόμετρα μέχρι 180 MHZ, κάθε ένα με μέχρι 4 IC/OC/PWM ή μετρητής σφυγμού και εισαγωγή κωδικοποιητών τετραγωνισμού (επαυξητική)

Διορθώστε τον τρόπο

– Διεπαφές SWD & JTAG

– Φλοιός-M4 ίχνος Macrocell™

• Μέχρι 168 I/O λιμένες με διακόπτουν την ικανότητα

– Μέχρι 164 γρήγορα I/Os μέχρι 90 MHZ

– Μέχρι 166 5 β-ανεκτικά I/Os

• Μέχρι 21 διεπαφές επικοινωνίας

– Μέχρι 3 διεπαφές × I2C (SMBus/PMBus)

– Μέχρι 4 USARTs/4 UARTs (11,25 MBIT/s, διεπαφή ISO7816, LIN, IrDA, έλεγχος διαποδιαμορφωτών)

– Μέχρι 6 SPIs (45 MBIT/s), 2 με το πλήρης-ντούμπλεξ I2S για την ακουστική ακρίβεια κατηγορίας μέσω εσωτερικού ακουστικού PLL ή του εξωτερικού ρολογιού

– 1 Χ SAI (τμηματική ακουστική διεπαφή)

– 2 × ΜΠΟΡΟΎΝ (2.0B ενεργό) και διεπαφή SDIO

• Προηγμένη συνδετικότητα

– Συσκευή πλήρης-ταχύτητας USB 2,0/ελεγκτής host/OTG με το -τσιπ PHY

– Συσκευή μεγάλης ταχύτητας/πλήρης-ταχύτητας USB 2,0/ελεγκτής host/OTG με το αφιερωμένο DMA, την πλήρης-ταχύτητα PHY -τσιπ και ULPI

– 10/100 Ethernet MAC με το αφιερωμένο DMA: IEEE 1588v2 υποστηρίξεων υλικό, MII/RMII

• 8 - στην παράλληλη διεπαφή καμερών 14 μπιτ μέχρι 54 Mbytes/s

• Αληθινή τυχαία γεννήτρια αριθμού

• Μονάδα υπολογισμού κέντρου ανίχνευσης και ελέγχου

• RTC: subsecond ακρίβεια, ημερολόγιο υλικού

• μοναδική ταυτότητα 96 μπιτ

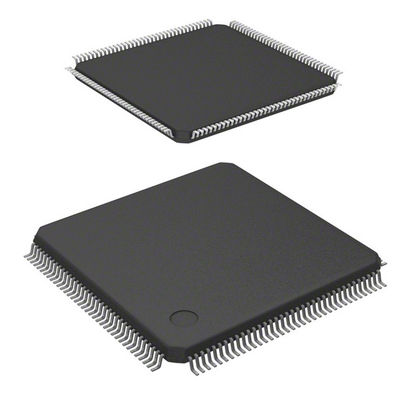

Εικόνα στοιχείων:
