Σε μη απευθείας σύνδεση τοπολογία 120Hz 75kHz 8-soic-7A Flyback τσιπ μετατροπέων ώθησης mp020-5gs-ζ Buck

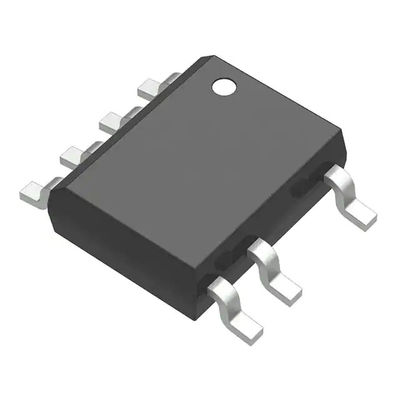

  • MP020-5GS-Z Buck Boost Converter Chip Offline Flyback Topology 120Hz 75kHz 8-SOIC-7A
Τόπος καταγωγής Αμερική
Μάρκα MPS
Πιστοποίηση RoHS
Αριθμό μοντέλου Mp020-5gs-ζ
Ποσότητα παραγγελίας min 2500pcs
Τιμή Negotiable
Συσκευασία λεπτομέρειες 2500PCS/Tape
Χρόνος παράδοσης 2-3 ημέρες
Όροι πληρωμής L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς 100K PC

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Κατασκευαστής Μονολιθική Α.Ε. ηλεκτρικών συστημάτων. Κατηγορία ΣΥΝΕΧΕΊΣ μετατροπείς εναλλασσόμενου ρεύματος, σε μη απευθείας σύνδεση διακόπτες
Αριθμός προϊόντων Mp020-5gs-ζ Αριθμός αποτελεσμάτων 1
Διαμόρφωση παραγωγής Θετικός Τάση - διακοπή 700V
Τάση - Εκκίνηση 17.3V Τάση - ανεφοδιασμός (Vcc/Vdd) 6.6V ~ 28V
Συχνότητα - μετατροπή 120Hz ~ 75kHz Δύναμη (Watt) 8W
Λειτουργούσα θερμοκρασία -40°C ~ 125°C (TJ) Συσκευασία/περίπτωση 8-SOIC (πλάτος 0,154», 3.90mm), 7 μόλυβδοι
Υψηλό φως

Mp020-5gs-ζ

,

buck τσιπ μετατροπέων ώθησης

,

Τσιπ συνεχών μετατροπέων εναλλασσόμενου ρεύματος
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Mp020-5gs-ζ σε μη απευθείας σύνδεση τοπολογία 120Hz ~ 75kHz 8-soic-7A Flyback μετατροπέων



Δελτίο: Mp020-5gs-ζ



Κατηγορία ΣΥΝΕΧΕΊΣ μετατροπείς εναλλασσόμενου ρεύματος, σε μη απευθείας σύνδεση διακόπτες
Mfr Μονολιθική Α.Ε. ηλεκτρικών συστημάτων.
Θέση προϊόντων Όχι για τα νέα σχέδια
Απομόνωση παραγωγής Απομονωμένος
Εσωτερικός διακόπτης Ναι
Τάση - διακοπή 700V
Τοπολογία Flyback
Τάση - ξεκίνημα 17.3 Β
Τάση - ανεφοδιασμός (Vcc/Vdd) 6.6V ~ 28V
Συχνότητα - μετατροπή 120Hz ~ 75kHz
Δύναμη (Watt) 8 W
Προστασία ελαττωμάτων Ρεύμα που περιορίζει, ανοικτό κύκλωμα, πέρα από το φορτίο, πέρα από τη θερμοκρασία, πέρα από την τάση
Λειτουργούσα θερμοκρασία -40°C ~ 125°C (TJ)
Συσκευασία/περίπτωση 8-SOIC (πλάτος 0,154», 3.90mm), 7 μόλυβδοι
Συσκευασία συσκευών προμηθευτών 8-soic-7A
Τοποθετώντας τύπος Η επιφάνεια τοποθετεί
Αριθμός προϊόντων βάσεων MP020



Πρόσθετοι πόροι:

ΙΔΙΟΤΗΤΕΣ ΠΕΡΙΓΡΑΦΗ
Τυποποιημένη συσκευασία 2500



ΠΕΡΙΓΡΑΦΗ

Τα mp020-5 είναι ένας σε μη απευθείας σύνδεση, αρχικός-δευτερεύων ρυθμιστής που παρέχει την ακριβή σταθερή τάση και το σταθερό τρέχοντα κανονισμό χωρίς opto-coupler ή ένας δευτεροβάθμιος ανατροφοδοτεί το κύκλωμα. Έχει ενσωματωμένο MOSFET 700V. Ο μεταβλητός off-time έλεγχος των mp020-5 επιτρέπει σε έναν μετατροπέα flyback για να λειτουργήσει στον ασυνεχή τρόπο διεξαγωγής.



Τα mp020-5 επίσης χαρακτηρίζουν τις λειτουργίες προστασίας όπως VCC ανταπεργία κάτω από-τάσης, over-current η προστασία, η προστασία overtemperature, η προστασία ανοικτών κυκλωμάτων (OCkP) και over-voltage η προστασία. Η εσωτερική υψηλής τάσεως τρέχουσα πηγή ξεκινήματος και οι powersaving τεχνολογίες της περιορίζουν τη no-load κατανάλωση ισχύος λιγότερο από σε 30mW.



Η τεχνολογία mp020-5 μεταβλητός-μετατροπή-συχνότητας παρέχει το φυσικό φάσμα που διαμορφώνει για να λειάνει την υπογραφή της EMI, καθιστώντας το κατάλληλο για τους σε μη απευθείας σύνδεση, χαμηλής ισχύος φορτιστές μπαταριών και τους προσαρμοστές.



Τα mp020-5 είναι διαθέσιμα σε SOIC8-7A.



ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

αρχικός-δευτερεύων-έλεγχος  χωρίς Opto-Coupler ή δευτεροβάθμιο κύκλωμα ανατροφοδότησης

 ακριβής σταθερός τρέχων και σταθερός έλεγχος τάσης (CC/CV)

 ενσωματωμένο MOSFET 700V με τα ελάχιστα εξωτερικά συστατικά

 μεταβλητός, Off-Time, μέγιστος-τρέχων έλεγχος

υψηλής τάσεως τρέχουσα πηγή  550µA

No-Load κατανάλωση ισχύος  30mW

 προγραμματίσημη αποζημίωση καλωδίων

 πολλαπλάσια προστασία: OVP, OCP, OCKP, OTP, ΚΑΙ VCC UVLO

 φυσικό φάσμα που διαμορφώνει για τη βελτιωμένη υπογραφή της EMI

 χαμηλότερο κόστος και απλό εξωτερικό κύκλωμα

συσκευασία  SOIC8-7A



ΕΦΑΡΜΟΓΕΣ

 τηλεφωνικοί φορτιστές κυττάρων

 προσαρμοστές για τη φορητή ηλεκτρονική

 παροχές εφεδρικού και βοηθητικού ηλεκτρικού ρεύματος

 μικρές συσκευές

DataPicture: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP020-5/document_id/46
