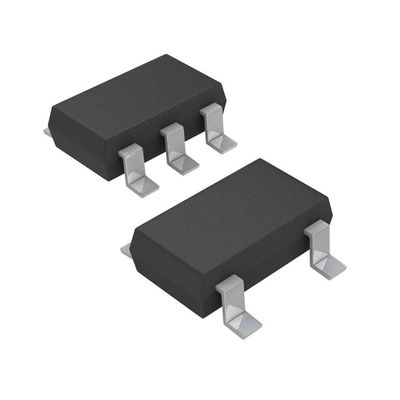

Mp20056gj-ζ γραμμικό κύκλωμα 1 παραγωγή 250mA tsot-23-5 τσιπ ολοκληρωμένου κυκλώματος δύναμης ρυθμιστών υψηλής τάσης

Mp20056gj-ζ γραμμική θετική διευθετήσιμη 1 παραγωγή 250mA tsot-23-5 ολοκληρωμένου κυκλώματος ρυθμιστών τάσης

Δελτίο: Mp20056gj-ζ

Πρόσθετοι πόροι:

ΠΕΡΙΓΡΑΦΗ
Το MP20056 είναι ένας γραμμικός ρυθμιστής χαμηλός-εγκατάλειψης που οι προμήθειες μέχρι το ρεύμα 250mA με μια τάση εγκατάλειψης 100mV και μπορούν να ενεργοποιήσουν από 2.5V στην εισαγωγή 5.5V. Η τάση παραγωγής προετοιμάζεται σε 1.8V, 2.5V ή 3.3V για τις δύο διαφορετικές συσκευασίες.
Ένας εξωτερικός διαιρέτης αντιστατών μπορεί να ρυθμίσει την τάση παραγωγής από 0.8V σε 5V. Ένα εσωτερικό PMOS στοιχείο περασμάτων επιτρέπει ένα χαμηλό επίγειο ρεύμα 150μA, που καθιστά το MP20056 κατάλληλο για τις με μπαταρίες συσκευές. Άλλα χαρακτηριστικά γνωρίσματα περιλαμβάνουν το χαμηλής ισχύος κλείσιμο, την προστασία βραχυκυκλώματος, και τη θερμική προστασία. Το MP20056 είναι διαθέσιμο σε μια καρφίτσα 8 QFN 2mm×2mm και 5 καρφώνουν tsot23-5 συσκευασίες.


ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
 μέχρι το ρεύμα παραγωγής 250mA
 χαμηλή εγκατάλειψη 100mV σε 250mA
 χαμηλό επίγειο ρεύμα 150μA
 χαμηλού θορύβου: 13μVRMS χαρακτηριστικός (10Hz σε 100kHz)
σταύλος   63dB PSRR @1kHz με τον κεραμικό πυκνωτή
 άριστη παροδική απάντηση φορτίων/γραμμών
 τρέχων περιορισμός και θερμική προστασία
 σταθερή τάση 1.8V και 3.3V παραγωγής.
 διευθετήσιμη τάση παραγωγής από 0.8V σε 5V που χρησιμοποιεί έναν εξωτερικό διαιρέτη αντιστατών
ΕΦΑΡΜΟΓΕΣ
 φορητοί υπολογιστές
 ασύρματα τηλέφωνα
 κινητά τηλέφωνα
 ασύρματος εξοπλισμός επικοινωνίας
 χέρι - κρατημένα όργανα
Εικόνα στοιχείων: https://www.monolithicpower.cn/cn/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP20056/document_id/1250/
