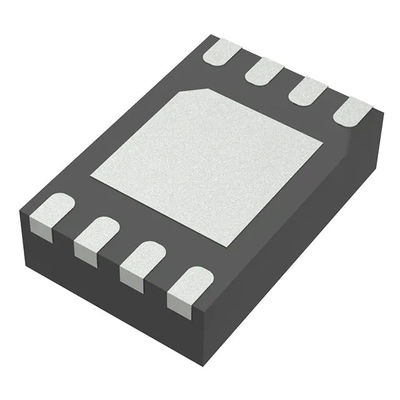

Mp2005dd-LF-ζ γραμμική θετική διευθετήσιμη 1 παραγωγή 800mA 8-QFN ολοκληρωμένου κυκλώματος ρυθμιστών τάσης (2x3)

Mp2005dd-LF-ζ γραμμική θετική διευθετήσιμη 1 παραγωγή 800mA 8-QFN ολοκληρωμένου κυκλώματος ρυθμιστών τάσης (2x3)

Ιδιότητες προϊόντων:

Πρόσθετοι πόροι:

ΠΕΡΙΓΡΑΦΗ:
Το MP2005 είναι micropower, υπερβολικός γραμμικός ρυθμιστής χαμηλός-εγκατάλειψης LDO. Έχει ένα 1.0V στη σειρά τάσης εισαγωγής 5.5V και μπορεί να ρυθμίσει την τάση παραγωγής από τόσο χαμηλό όσο 0.5V. Το MP2005 μπορεί να παρέχει μέχρι 800mA του ρεύματος φορτίων μια χαρακτηριστική τάση εγκατάλειψης 90mV. Απαιτεί έναν προκατειλημμένο ανεφοδιασμό (2.7V σε 5.5V) χωριστό από VIN για να τρέξει την εσωτερικά αναφορά και τα στοιχεία κυκλώματος κίνησης LDO. Το ρεύμα παραγωγής προέρχεται άμεσα από τον ανεφοδιασμό τάσης εισαγωγής για τον κανονισμό υψηλής αποδοτικότητας. Η εσωτερική τάση αναφοράς 0.5V επιτρέπει στην παραγωγή για να προγραμματιστεί σε ένα ευρύ φάσμα των τάσεων (0.5V σε 4V). Ένα χαμηλό προκατειλημμένο ρεύμα 100µA κάνει το ιδανικό MP2005 για τη χρήση στις με μπαταρίες εφαρμογές. Ο προκατειλημμένος ανεφοδιασμός VBIAS μπορεί να εφαρμοστεί άμεσα από την μπαταρία ενώ VIN τροφοδοτείται από το ρυθμιστή υψηλής αποδοτικότητας buck (ή άλλο δευτεροβάθμιο ανεφοδιασμό). Αυτό μειώνει το θόρυβο παραγωγής και το μέγεθος του πυκνωτή αποσύζευξης. Άλλα χαρακτηριστικά γνωρίσματα MP2005 περιλαμβάνουν τη θερμική υπερφόρτωση και την τρέχουσα προστασία ορίου, τη σταθερότητα με τους υπερβολικά χαμηλούς ESR κεραμικούς πυκνωτές τόσο χαμηλούς όσο 1μF, και τη γρήγορη παροδική απάντηση. Το MP2005 είναι διαθέσιμο σε μια συσκευασία 8 καρφιτσών QFN (2mm X 3mm).
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
 ευρύ 1.0V στη σειρά τάσης εισαγωγής 5.5V
 σταύλος με τον κεραμικό πυκνωτή 1μF
 υπερβολικά χαμηλή τάση εγκατάλειψης (ULDO): το 90mV@800mA
ακριβής τάση παραγωγής  2%
 διευθετήσιμη σειρά παραγωγής 0.5V σε 4V
 υψηλό PSRR ο 65dB σε 1KHz ο 48dB σε 1MHz
 καλύτερα από τον κανονισμό φορτίων 0.0005%/mA
 σταύλος με τους πυκνωτές παραγωγής χαμηλός-ESR
 χαμηλό επίγειο ρεύμα 100μA
 εσωτερική θερμική προστασία
 τρέχουσα προστασία ορίου
χαρακτηριστικό ήρεμο ρεύμα  1µA στο κλείσιμο
ΕΦΑΡΜΟΓΕΣ
 χαμηλοί τρέχοντες ρυθμιστές
 χαμηλής ισχύος φορητές συσκευές
 με μπαταρίες συστήματα
 κινητά τηλέφωνα
 φορητός ηλεκτρονικός εξοπλισμός
 μετα κανονισμός για τις παροχές ηλεκτρικού ρεύματος μετατροπής
 παροχές ηλεκτρικού ρεύματος
Εικόνα στοιχείων: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
