Mp3394sgs-ζ επιταχύνω τον ελεγκτή ΣΥΝΕΧΟΎΣ συνεχούς ρεύματος παραγωγής ολοκληρωμένου κυκλώματος 4 οδηγών των οδηγήσεων ολοκληρωμένου κυκλώματος μετατροπέων ώθησης PWM που εξασθενίζει 180mA 16-SOIC

  • MP3394SGS-Z Step Up Boost Converter Ic LED Driver IC 4 Output DC DC Controller PWM Dimming 180mA 16-SOIC
Τόπος καταγωγής Αμερική
Μάρκα MPS
Πιστοποίηση RoHS
Αριθμό μοντέλου Mp3394sgs-ζ
Ποσότητα παραγγελίας min 2500pcs
Τιμή Negotiable
Συσκευασία λεπτομέρειες 2500PCS/Tape
Χρόνος παράδοσης 2-3 ημέρες
Όροι πληρωμής L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς 5k PC

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Mfr Μονολιθική Α.Ε. ηλεκτρικών συστημάτων. Κατηγορία Οδηγοί οδηγήσεων
Τύπος Ελεγκτής DC DC Αριθμός αποτελεσμάτων 4
Τάση - ανεφοδιασμός (λ.) 5V Τάση - ανεφοδιασμός (Max) 28V
Τρέχων - παραγωγή/κανάλι 180 mA Συχνότητα 670kHz
Λειτουργούσα θερμοκρασία -40°C ~ 125°C (TJ) Συσκευασία/περίπτωση 16-SOIC (πλάτος 0,154», 3.90mm)
Υψηλό φως

Mp3394sgs-ζ

,

επιταχύνω το ολοκληρωμένο κύκλωμα μετατροπέων ώθησης

,

Mp3394sgs-ζ μονολιθικά ηλεκτρικά συστήματα
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Mp3394sgs-ζ ο ελεγκτής ΣΥΝΕΧΟΎΣ συνεχούς ρεύματος παραγωγής ολοκληρωμένου κυκλώματος 4 οδηγών των οδηγήσεων επιταχύνει PWM (ώθησης) εξασθενίζοντας 180mA 16-SOIC

Χαρακτηριστικά γνωρίσματα:

• 4-σειρά, ανώτατος οδηγός 200mA/String WLED

• 5V στη σειρά τάσης εισαγωγής 28V

• 2.5% τρέχουσα ταιριάζοντας με ακρίβεια μεταξύ των σειρών

• Προγραμματίσημη συχνότητα μετατροπής

• Εξασθένιση έκρηξης PWM εισαγωγής PWM ή συνεχούς ρεύματος

• Προστασία των ανοικτών και κοντών οδηγήσεων

• Προγραμματίσημη Over-Voltage προστασία

• Ικανότητα απότομου πεσίματος με μια ενιαία πηγή ισχύος

• Ανταπεργία κάτω από-τάσης

• Θερμικό κλείσιμο

• TSSOP16EP, συσκευασίες SOIC16 και SOIC20

Περιγραφή:

Το MP3394S είναι επιταχύνει τον ελεγκτή με 4 τρέχοντα κανάλια. Έχει σχεδιάσει για να οδηγήσει τις σειρές WLED για τις μεγάλου μεγέθους backlighting εφαρμογές LCD-επιτροπής. Το MP3394S είναι εύκαμπτο, και μπορεί να επεκτείνει τον αριθμό καναλιών των οδηγήσεων με 1 ή 2 MP3394S στην παράλληλη λειτουργία από μια ενιαία επαγωγική πηγή ισχύος.

Το MP3394S χρησιμοποιεί μια αρχιτεκτονική του ρεύματος – τρόπος και σταθερή συχνότητα λειτουργίας που η συχνότητα είναι προγραμματίσημη από έναν εξωτερικό αντιστάτη συχνότητα-ρύθμισης. MP3394S οδηγεί εξωτερικό MOSFET για να ωθήσει επάνω την τάση παραγωγής από ένα 5V στον ανεφοδιασμό εισαγωγής 28V. Ρυθμίζει το ρεύμα σε κάθε σειρά των οδηγήσεων στην προγραμματισμένη αξία που τίθεται από έναν εξωτερικό currentsetting αντιστάτη.

Το MP3394S εφαρμόζει 4 εσωτερικές τρέχουσες πηγές για την τρέχουσα ισορροπία. Το τρέχον ταίριασμα μπορεί να επιτύχει την ακρίβεια 2,5% κανονισμού μεταξύ των σειρών. Η χαμηλή τάση κανονισμού της στις τρέχουσες πηγές των οδηγήσεων μειώνει την απώλεια ισχύος και βελτιώνει την αποδοτικότητα.

Ένα εξωτερικό σήμα εισαγωγής PWM ή το σήμα ΣΥΝΕΧΟΎΣ εισαγωγής ελέγχει την εξασθένιση PWM. Στον τρόπο εξασθένισης ρεύμα-εισαγωγής, το εξασθενίζοντας σήμα PWM μπορεί να παραχθεί εσωτερικά και η συχνότητα εξασθένισης προγραμματίζεται από έναν εξωτερικό πυκνωτή ρύθμισης.

Ιδιότητες προϊόντων:

Κατηγορία Οδηγοί οδηγήσεων
Mfr Μονολιθική Α.Ε. ηλεκτρικών συστημάτων.
Θέση προϊόντων Ενεργός
Τύπος Ελεγκτής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος
Τοπολογία Επιταχύνω (ώθηση)
Εσωτερικός διακόπτης Αριθ.
Αριθμός αποτελεσμάτων 4
Τάση - ανεφοδιασμός (λ.) 5V
Τάση - ανεφοδιασμός (Max) 28V
Τρέχων - παραγωγή/κανάλι 180mA
Συχνότητα 670kHz
Εξασθένιση PWM
Εφαρμογές Backlight
Λειτουργούσα θερμοκρασία -40°C ~ 125°C (TJ)
Τοποθετώντας τύπος Η επιφάνεια τοποθετεί
Συσκευασία/περίπτωση 16-SOIC (πλάτος 0,154», 3.90mm)
Συσκευασία συσκευών προμηθευτών 16-SOIC
Αριθμός προϊόντων βάσεων MP3394



Πρόσθετοι πόροι:

ΙΔΙΟΤΗΤΕΣ ΠΕΡΙΓΡΑΦΗ
Άλλα ονόματα Mp3394sgs-ζ-ND
  1589-1634-6
  1589-1634-1
  1589-1634-2
Τυποποιημένη συσκευασία 2500

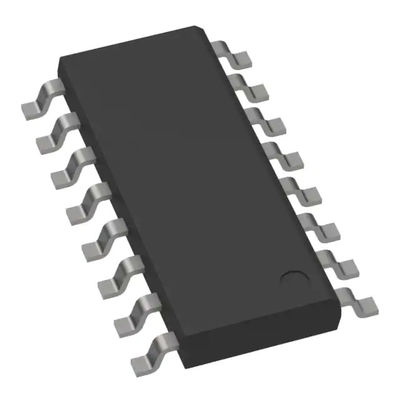

Εικόνα στοιχείων:





Mp3394sgs-ζ επιταχύνω τον ελεγκτή ΣΥΝΕΧΟΎΣ συνεχούς ρεύματος παραγωγής ολοκληρωμένου κυκλώματος 4 οδηγών των οδηγήσεων ολοκληρωμένου κυκλώματος μετατροπέων ώθησης PWM που εξασθενίζει 180mA 16-SOIC 0
