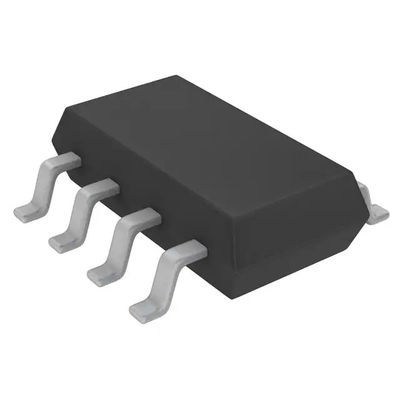

Mp3414dj-LF-ζ ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 1.8V 1 παραγωγή 1.5A μέθυσος-23-8 λεπτά tsot-23-8 ρυθμιστών μετατροπής ώθησης

Mp3414dj-LF-ζ ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 1.8V 1 παραγωγή 1.5A (διακόπτης) μέθυσος-23-8 ρυθμιστών μετατροπής ώθησης λεπτά, tsot-23-8

Χαρακτηριστικά γνωρίσματα:

 μέχρι την αποδοτικότητα 96%

ξεκίνημα χαμηλής τάσης  0.8V

σειρά εισαγωγής  0.6V--4V

σειρά παραγωγής  1.8V--4V

 εσωτερικός σύγχρονος διορθωτής

Fixed-Frequency μετατροπή  1MHz

ήρεμο ρεύμα  35μA

ρεύμα κλεισίματος  1μA

έλεγχος τρέχων-τρόπου  με την εσωτερική αποζημίωση

 η αληθινή παραγωγή αποσυνδέει από την εισαγωγή

 VIN>VOUT κάτω από τη λειτουργία τρόπου

 υψηλή αποδοτικότητα υπό τους όρους ελαφρύς-φορτίων

 πολύ μικρά εξωτερικά συστατικά

 τρέχων περιορισμός εισροής και εσωτερικό SoftStart

 Over-Voltage προστασία

 προστασία βραχυκυκλώματος

συσκευασία  tsot23-8

Περιγραφή:

Το MP3414 μπορεί να ξεκινήσει από μια τάση εισαγωγής τόσο χαμηλή όσο 0.8V για να παρέχει το ρεύμα εισροής που περιορίζει, και την προστασία βραχυκυκλώματος παραγωγής. Ενσωματωμένη, P-channel, σύγχρονος διορθωτής βελτιώνει την αποδοτικότητα και εξαλείφει την ανάγκη για μια εξωτερική δίοδο Schottky. PMOS αποσυνδέει την παραγωγή από την εισαγωγή όταν διακόπτει το μέρος. Αυτή η παραγωγή αποσυνδέει το χαρακτηριστικό γνώρισμα επιτρέπει στην παραγωγή για να απαλλαχθεί εντελώς, επιτρέποντας κατά συνέπεια στο μέρος για να σύρει ένα ρεύμα ανεφοδιασμού 1μA στον τρόπο κλεισίματος.

Η συχνότητα μετατροπής 1MHz επιτρέπει τα μικρότερα εξωτερικά συστατικά, ενώ η εσωτερική αποζημίωση και η μαλακός-έναρξη ελαχιστοποιούν την εξωτερική συστατική αρίθμηση: αυτοί χαρακτηρίζουν τη βοήθεια για να παραγάγουν μια συμπαγή λύση για μια ευρεία τρέχουσα σειρά φορτίων.

Το MP3414 χαρακτηρίζει ενσωματωμένο MOSFET δύναμης που υποστηρίξεις μέχρι μια παραγωγή 4V και ένα χαρακτηριστικό ρεύμα μετατροπής 1.8A μέγιστο.

Το MP3414 είναι διαθέσιμο σε μια μικρή συσκευασία 8 καρφιτσών TSOT23.
