Μη-απομονωμένος mpm3840gqv-ζ μετατροπέας 1 παραγωγή 0,6 ~ 5.5V 4A 2.8V ΣΥΝΕΧΟΎΣ συνεχούς ρεύματος ενότητας POL - εισαγωγή 5.5V

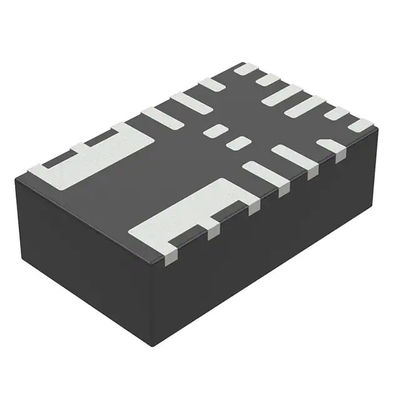

  • MPM3840GQV-Z Non-Isolated PoL Module DC DC Converter 1 Output 0.6 ~ 5.5V 4A 2.8V - 5.5V Input
Τόπος καταγωγής Μονολιθική Α.Ε. ηλεκτρικών συστημάτων.
Μάρκα MPS
Πιστοποίηση RoHS
Αριθμό μοντέλου Mpm3840gqv-ζ
Ποσότητα παραγγελίας min 2500 PC
Τιμή Negotiable
Συσκευασία λεπτομέρειες 2500 PCS/Tape
Χρόνος παράδοσης 2-3 ημέρες
Όροι πληρωμής L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς 15K PC

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Αριθμός προϊόντων Mpm3840gqv-ζ Κατασκευαστής Μονολιθική Α.Ε. ηλεκτρικών συστημάτων.
Κατηγορία Μετατροπείς ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος Αριθμός αποτελεσμάτων 1
Εισαγωγή τάση-Max 5.5V Εισαγωγή τάση-λ. 2.8V
Παραγωγή τάση-Max 5.5V Παραγωγή τάση-λ. 0.6V
Ρεύμα παραγωγής 4A Τοπολογία Buck
Λειτουργούσα θερμοκρασία -40°C ~ 125°C Αποδοτικότητα 80%
Τοποθετώντας τύπος Η επιφάνεια τοποθετεί Συσκευασία/περίπτωση 20-PowerLFQFN ενότητα
Μέγεθος/διάσταση 0,20» Λ Χ 0,12» W Χ 0,06» Χ (5.1mm X 3.0mm X 1.5mm) Συσκευασία συσκευών προμηθευτών 20-QFN (3x5)
Υψηλό φως

Mpm3840gqv-ζ

,

μη-απομονωμένος μετατροπέας συνεχούς συνεχούς ρεύματος ενότητας POL

,

mpm3840gqv-ζ δελτίο
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μη-απομονωμένος mpm3840gqv-ζ μετατροπέας 1 παραγωγή 0,6 ~ 5.5V 4A 2.8V ΣΥΝΕΧΟΎΣ συνεχούς ρεύματος ενότητας POL - εισαγωγή 5.5V

Γρήγορη λεπτομέρεια:

Κατασκευαστής
Μονολιθική Α.Ε. ηλεκτρικών συστημάτων.
Αριθμός προϊόντων κατασκευαστών
Mpm3840gqv-ζ
Περιγραφή
ΜΕΤΑΤΡΟΠΈΑΣ 0.6-5.5V ΣΥΝΕΧΟΥΣ ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ
Λεπτομερής περιγραφή
Μη-απομονωμένος μετατροπέας 1 παραγωγή 0,6 ~ 5.5V 4A 2.8V ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος ενότητας POL - εισαγωγή 5.5V



Ιδιότητες προϊόντων:

ΤΥΠΟΣ
ΠΕΡΙΓΡΑΦΗ
Κατηγορία
Μετατροπείς ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος
Mfr
Μονολιθική Α.Ε. ηλεκτρικών συστημάτων.
Θέση προϊόντων
Ενεργός
Τύπος
Μη-απομονωμένη ενότητα POL
Αριθμός αποτελεσμάτων
1
Τάση - που εισάγεται (λ.)
2.8V
Τάση - που εισάγεται (Max)
5.5V
Τάση - παραγωγή 1
0,6 ~ 5.5V
Τρέχων - παραγωγή (Max)
4A
Εφαρμογές
ITE (εμπορικό)
Λειτουργούσα θερμοκρασία
-40°C ~ 125°C (TJ)
Αποδοτικότητα
0,8
Τοποθετώντας τύπος
Η επιφάνεια τοποθετεί
Συσκευασία/περίπτωση
20-PowerLFQFN ενότητα
Μέγεθος/διάσταση
0,20» Λ Χ 0,12» W Χ 0,06» Χ (5.1mm X 3.0mm X 1.5mm)
Συσκευασία συσκευών προμηθευτών
20-QFN (3x5)
Αριθμός προϊόντων βάσεων
MPM3840



Πρόσθετοι πόροι:

ΙΔΙΟΤΗΤΕΣ ΠΕΡΙΓΡΑΦΗ
Άλλα ονόματα
1589-1773-1
1589-1773-2
Mpm3840gqv-ζ-ND
1589-1773-6
Τυποποιημένη συσκευασία 2500



Περιγραφή:

Το MPM3840 είναι μια ενότητα DC/DC που περιλαμβάνει έναν μονολιθικό, ελάττωσης, μετατροπέα διακόπτης-τρόπου με ενσωματωμένα, εσωτερικά MOSFETs δύναμης και ένα πηνίο. Το MPM3840 μπορεί να παρέχει σε 4A του συνεχούς ρεύματος παραγωγής από ένα 2.8V στην τάση εισαγωγής 5.5V τον άριστο κανονισμό φορτίων και γραμμών. Το MPM3840 είναι ιδανικό για την τροφοδότηση του φορητού εξοπλισμού εκείνο το τρέξιμο σε μια μονοκύτταρη λίθιο-ιονική μπαταρία (Li+).



Η τάση παραγωγής μπορεί να είναι ρυθμισμένη τόσο χαμηλή όσο 0.6V. Μόνο οι εισαγμένοι πυκνωτές, πυκνωτές παραγωγής, και ανατροφοδοτούν τους αντιστάτες (ΦΒ) απαιτούνται για να ολοκληρώσουν το σχέδιο. Το σχέδιο σταθερός--χρονικού (ΚΟΥΝΙΑ) ελέγχου δίνει μια γρήγορη παροδική απάντηση, μια υψηλή αποδοτικότητα ελαφρύς-φορτίων, και μια εύκολη σταθεροποίηση βρόχων.



Τα πλήρη χαρακτηριστικά γνωρίσματα προστασίας περιλαμβάνουν τον τρέχοντα περιορισμό κύκλος-από-κύκλων και το θερμικό κλείσιμο.



Το MPM3840 απαιτεί έναν ελάχιστο αριθμό εύκολα - διαθέσιμα, τυποποιημένα, εξωτερικά συστατικά και είναι διαθέσιμο σε μια εξαιρετικά-μικρή (3mmx5mmx1.6mm) συσκευασία qfn-20.



ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

αποδοτικότητα ελαφρύς-φορτίων  >80%

 χαμηλός ΔΕΙΚΤΗΣ ΝΟΗΜΟΣΎΝΗΣ: 40μA

 ευρύ 2.8V στη λειτουργούσα σειρά εισαγωγής 5.5V

 τάση παραγωγής τόσο χαμηλή όσο 0.6V

κύκλος καθήκοντος  100% στην εγκατάλειψη

ρεύμα παραγωγής  4A

εσωτερικά MOSFETs δύναμης 25mΩ και 12mΩ 

συχνότητα  1.2MHz

 εξωτερικός έλεγχος τρόπου

 εξωτερικός έλεγχος τρόπου (PWM.PFM) και δυναμική αναλογική τάση

 το EN και αγαθό δύναμης για την αλληλοuχία δύναμης

Over-Current κύκλος-από-κύκλων  προστασία (OCP)

εσωτερικός χρόνος μαλακός-έναρξης  1.5ms με το ξεκίνημα PreBiased

 προστασία βραχυκυκλώματος (SCP) με τον τρόπο λόξιγκα

 θερμικό κλείσιμο

 σταύλος με τους χαμηλούς ESR κεραμικούς πυκνωτές παραγωγής

 διαθέσιμος σε μια (3mmx5mmx1.6mm) συσκευασία qfn-20



ΕΦΑΡΜΟΓΕΣ

 δικτύωση/κεντρικοί υπολογιστές

εφαρμογές διαστημικός-περιορισμού 

 βιομηχανικά προϊόντα

 χαμηλής τάσης I/O δύναμη συστημάτων



DataPicture: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPM3840GQV/document_id/2124
