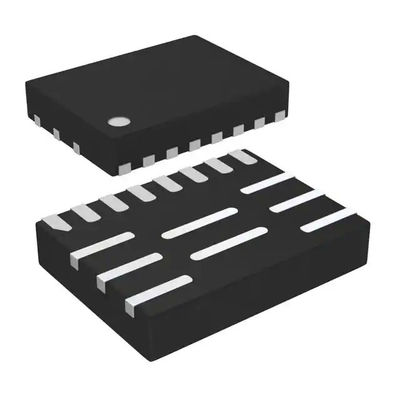

Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 0.611V 1 παραγωγή 10A 13-VFQFN ρυθμιστών μετατροπής mpq8632gl-10-ζ Buck

  • MPQ8632GL-10-Z Buck Switching Regulator IC Positive Adjustable 0.611V 1 Output 10A 13-VFQFN
Τόπος καταγωγής Μονολιθική Α.Ε. ηλεκτρικών συστημάτων.
Μάρκα MPS
Πιστοποίηση RoHS
Αριθμό μοντέλου Mpq8632gl-10-ζ
Ποσότητα παραγγελίας min 5000 PC
Τιμή Negotiable
Συσκευασία λεπτομέρειες 5000 PCS/Tape
Χρόνος παράδοσης 2-3 ημέρες
Όροι πληρωμής L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς 40K PC

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Αριθμός προϊόντων Mpq8632gle-10-ζ Κατηγορία Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος
Κατασκευαστής Μονολιθική Α.Ε. ηλεκτρικών συστημάτων. Συσκευασία Ταινία & εξέλικτρο (TR)
Τύπος παραγωγής Θετικός Αριθμός αποτελεσμάτων 1
Εισαγωγή τάση-Max 18v Εισαγωγή τάση-λ. 2.5V
Παραγωγή τάση-Max 13V Παραγωγή τάση-λ. 0.611V
Ρεύμα παραγωγής 10A Τοπολογία Buck
Συχνότητα μετατροπής 200kHz ~ 1MHz Λειτουργούσα θερμοκρασία -40°C ~ 125°C
Τοποθετώντας τύπος Η επιφάνεια τοποθετεί Συσκευασία/περίπτωση 13-VFQFN
Συσκευασία συσκευών προμηθευτών 13-QFN (3x4)
Υψηλό φως

Mpq8632gl-10-ζ

,

Θετικό ολοκληρωμένου κυκλώματος ρυθμιστών μετατροπής διευθετήσιμο
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 0.611V 1 παραγωγή 10A 13-VFQFN ρυθμιστών μετατροπής mpq8632gl-10-ζ Buck

Γρήγορη λεπτομέρεια:

Κατασκευαστής
Μονολιθική Α.Ε. ηλεκτρικών συστημάτων.
Αριθμός προϊόντων κατασκευαστών
Mpq8632gl-10-ζ
Περιγραφή
ΚΑΝΟΝΙΣΜΌΣ BUCK ΔΙΕΥΘΕΤΉΣΙΜΟ 10A 16QFN ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ
Λεπτομερής περιγραφή
Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 0.611V 1 παραγωγή 10A 13-VFQFN ρυθμιστών μετατροπής Buck



Ιδιότητες προϊόντων:

ΤΥΠΟΣ
ΠΕΡΙΓΡΑΦΗ
Κατηγορία
Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος
Mfr
Μονολιθική Α.Ε. ηλεκτρικών συστημάτων.
Θέση προϊόντων
Όχι για τα νέα σχέδια
Λειτουργία
Βήμα - κάτω
Διαμόρφωση παραγωγής
Θετικός
Τοπολογία
Buck
Τύπος παραγωγής
Διευθετήσιμος
Αριθμός αποτελεσμάτων
1
Τάση - που εισάγεται (λ.)
2.5V
Τάση - που εισάγεται (Max)
18V
Τάση - παραγωγή (ελάχιστη/σταθερή)
0.611V
Τάση - παραγωγή (Max)
13V
Τρέχων - παραγωγή
10A
Συχνότητα - μετατροπή
200kHz ~ 1MHz
Σύγχρονος διορθωτής
Ναι
Λειτουργούσα θερμοκρασία
-40°C ~ 125°C (TJ)
Τοποθετώντας τύπος
Η επιφάνεια τοποθετεί
Συσκευασία/περίπτωση
13-VFQFN
Συσκευασία συσκευών προμηθευτών
13-QFN (3x4)
Αριθμός προϊόντων βάσεων
MPQ8632



Πρόσθετοι πόροι:

ΙΔΙΟΤΗΤΕΣ ΠΕΡΙΓΡΑΦΗ
Τυποποιημένη συσκευασία 5000



ΠΕΡΙΓΡΑΦΗ

Το MPQ8632 είναι ένας πλήρως ενσωματωμένος μετατροπέας τρόπου διακοπτών υψηλής συχνότητας σύγχρονος αποκατεστημένος ελάττωσης. Προσφέρει μια πολύ συμπαγή λύση για να επιτύχει το ρεύμα παραγωγής 4A/6A/8A/10A/12A/15A/20A πέρα από μια ευρεία σειρά ανεφοδιασμού εισαγωγής με τον άριστο κανονισμό φορτίων και γραμμών.



Το MPQ8632 χρησιμοποιεί τον τρόπο σταθερός--χρονικού (ΚΟΎΝΙΑ) ελέγχου για να δώσει τη γρήγορη παροδική απάντηση και να διευκολύνει τη σταθεροποίηση βρόχων.



Προγράμματα τα εξωτερικά αντιστατών η λειτουργούσα συχνότητα από 200kHz σε 1MHz και η συχνότητα κρατούν σχεδόν σταθερός όπως ο ανεφοδιασμός εισαγωγής ποικίλλει με τη feedforward αποζημίωση.



Η προεπιλογή κάτω από το κατώτατο όριο ανταπεργίας τάσης είναι έθεσε εσωτερικά σε 4.1V, αλλά ένα δίκτυο αντιστατών επιτρέπει την καρφίτσα μπορεί να αυξήσει αυτό το κατώτατο όριο. Η μαλακή καρφίτσα έναρξης ελέγχει την κεκλιμένη ράμπα ξεκινήματος τάσης παραγωγής. Ένα ανοικτό καλό σήμα δύναμης αγωγών δείχνει ότι η παραγωγή είναι μέσα στην ονομαστική σειρά τάσης.



Έχει ενσωματώσει πλήρως τα χαρακτηριστικά γνωρίσματα προστασίας που περιλαμβάνουν over-current την προστασία, over-voltage την προστασία και το θερμικό κλείσιμο.



Το MPQ8632 απαιτεί έναν ελάχιστο αριθμό εύκολα - διαθέσιμα τυποποιημένα εξωτερικά συστατικά και είναι διαθέσιμο σε μια 16-καρφίτσα QFN 3mm×4mm ή μια συσκευασία 29-καρφιτσών QFN 5mm×4mm.



ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

* Χαμηλή σειρά τάσης εισαγωγής από 2.5V: -- 2.5V σε 18V με εξωτερικό 5V προκατειλημμένο -- 4.5V σε 18V με την εσωτερική προκατάληψη

*Scalable οικογένεια των προϊόντων για 4A στις εφαρμογές ρευμάτων παραγωγής 20A -- 4A/6A/8A/10A/12A μοιραστείτε το ίδιο ίχνος --15A/20A μοιραστείτε το ίδιο ίχνος, με τη μικρή αλλαγή στο σκηνικό τμήμα δύναμης από 4A/6A/8A/10A/12A

* Βέλτιστα χαμηλά MOSFETs δύναμης RDS (ΕΠΆΝΩ) εσωτερικά ανά συσκευή

* Ιδιόκτητη τεχνική μείωσης απώλειας μετατροπής

* Προσαρμοστική ΚΟΥΝΙΑ για την Ultrafast παροδική απάντηση

* 0,5% τάση αναφοράς άνω των 0qC στη σειρά θερμοκρασίας συνδέσεων 70qC

* Προγραμματίσημος μαλακός χρόνος έναρξης

* Προ-προκατειλημμένο ξεκίνημα

* Προγραμματίσημη συχνότητα μετατροπής από 200kHz σε 1MHz

* Μη-σύρτης OCP, OVP και θερμική προστασία κλεισίματος

* Παραγωγή διευθετήσιμη από 0.611V σε 13V





ΕΦΑΡΜΟΓΕΣ

* Τηλεπικοινωνίες και συστήματα δικτύωσης

* Σταθμοί βάσης Χ κεντρικοί υπολογιστές

* Προσωπικά βίντεο εγγραφής

* Τηλεόραση και όργανα ελέγχου επίπεδης οθόνης

* Διανεμημένα ηλεκτρικά συστήματα

Εικόνα στοιχείων: το https://media.digikey.com/pdf/Data%20Sheets/Monolithic%20Power%20PDF's/MPQ8632.pdf
