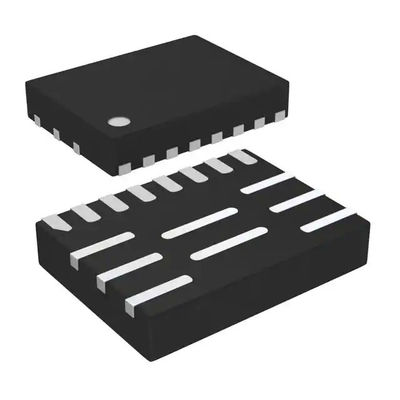

MPQ8632GLE-4-Z Buck Switching Regulator IC Θετικό Ρυθμιζόμενο 0,611V 1 Έξοδος 6A 16-PowerVFQFN

Το MPQ8633A είναι ένας πλήρως ενσωματωμένος, υψηλής συχνότητας, σύγχρονος μετατροπέας buck.Προσφέρει μια πολύ συμπαγή λύση για την επίτευξη ρεύματος εξόδου έως και 12A σε ένα ευρύ φάσμα τροφοδοσίας εισόδου με εξαιρετική ρύθμιση φορτίου και γραμμής.Το MPQ8633A λειτουργεί με υψηλή απόδοση σε μεγάλο εύρος φορτίου ρεύματος εξόδου.Το MPQ8633A υιοθετεί λειτουργία ελέγχου σταθερού χρόνου (COT) με εσωτερική αντιστάθμιση που παρέχει γρήγορη μεταβατική απόκριση και διευκολύνει τη σταθεροποίηση βρόχου.Η συχνότητα λειτουργίας ρυθμίζεται εύκολα στα 600kHz, 800kHz ή 1000kHz με τη διαμόρφωση MODE, επιτρέποντας στη συχνότητα MPQ8633A να παραμένει σταθερή ανεξάρτητα από τις τάσεις εισόδου/εξόδου.Η ράμπα εκκίνησης της τάσης εξόδου ελέγχεται από έναν εσωτερικό χρονοδιακόπτη 1ms.Μπορεί να αυξηθεί προσθέτοντας έναν πυκνωτή στο TRK/REF.Ένα σήμα καλής ισχύος ανοιχτής αποστράγγισης (PGOOD) υποδεικνύει ότι η έξοδος βρίσκεται εντός του εύρους της ονομαστικής τάσης.Το PGOOD στερεώνεται σε περίπου 0,7 V με εξωτερική τάση έλξης όταν η τροφοδοσία εισόδου δεν τροφοδοτεί το MPQ8633A.Τα πλήρως ενσωματωμένα χαρακτηριστικά προστασίας περιλαμβάνουν προστασία από υπερένταση (OCP), προστασία από υπέρταση (OVP), προστασία υπό τάση (UVP) και προστασία υπερθέρμανσης (OTP).Το MPQ8633A απαιτεί έναν ελάχιστο αριθμό εύκολα διαθέσιμα, στάνταρ, εξωτερικά εξαρτήματα και διατίθεται σε συσκευασία QFN 3mm x 4mm.ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ  Ευρύ εύρος τάσης εισόδου από 2,7 V: o 2,7 V έως 16 V με εξωτερική πόλωση 3,3 V VCC o 4 V έως 16 V με εσωτερική πόλωση ή εξωτερική πόλωση VCC 3,3 V  Τάση διαφορικής εξόδου Τηλεπισκόπηση  Προγραμματιζόμενο Ακριβές Ρεύμα 2 Ρεύμα Ρεύμα  Ενσωματωμένα MOSFET χαμηλής ισχύος RDS(ON)  Ιδιόκτητη τεχνική μείωσης απωλειών μεταγωγής  Προσαρμόσιμο COT για εξαιρετικά γρήγορη μεταβατική απόκριση  Σταθερό με μηδενικό πυκνωτή εξόδου ESR  Τάση αναφοράς 0,5% πάνω από 0C έως +70 ακτίνα θερμοκρασίας Τάση αναφοράς από -40C έως +125C Εύρος θερμοκρασίας διακλάδωσης  Επιλεγόμενη παράλειψη παλμού ή Λειτουργία εξαναγκασμένης CCM  Άριστη ρύθμιση φορτίου  Παρακολούθηση τάσης εξόδου  Εκφόρτιση τάσης εξόδου  PGOOD Active Clamped Low Level κατά τη διάρκεια Power Failure Soft-Star από 1ms  Εκκίνηση Pre-Bias  Επιλέξιμη συχνότητα μεταγωγής από 600kHz, 800kHz και 1000kHz  Non-latch OCP, UVP, UVLO, Thermal Shutdown και Latch-Off για OVP. Έξοδος Ρυθμιζόμενη από 0,6V έως 90%*Vin, έως 5,5V Max. Διατίθεται σε πακέτο QFN 3mm x 4mm ΕΦΑΡΜΟΓΕΣ  Συστήματα τηλεπικοινωνιών και δικτύωσης  Διακομιστής, Cloud-Computing, αποθήκευση  Σταθμοί βάσης  Σημείο φόρτωσης γενικής χρήσης (PoL)  Συστήματα ισχύος διανομής 12 V  Τηλεόραση υψηλής τεχνολογίας Consol και κάρτες γραφικών
