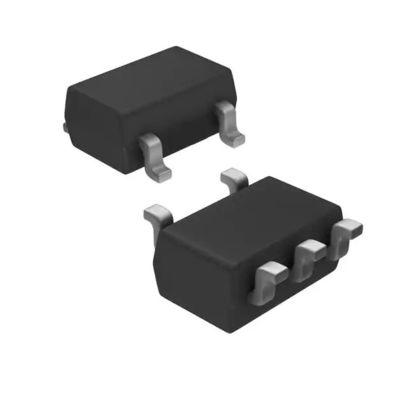

Ολοκληρωμένο κύκλωμα 1 ψηφιακός ρυθμιστής SMV αναστροφέων TC7S04F TE85L Φ τσιπ ολοκληρωμένου κυκλώματος διακοπτών καναλιών
| Τόπος καταγωγής | Ιαπωνία |
|---|---|
| Μάρκα | Toshiba Semiconductor and Storage |
| Πιστοποίηση | RoHS |
| Αριθμό μοντέλου | TC7S04F (TE85L, Φ) |
| Ποσότητα παραγγελίας min | 3000pcs |
| Τιμή | Negotiable |
| Συσκευασία λεπτομέρειες | 3000 PCS/Tape |
| Χρόνος παράδοσης | 2-3 ημέρες |
| Όροι πληρωμής | L/C, D/A, D/P, T/T |
| Δυνατότητα προσφοράς | 15K PC |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Αριθμός προϊόντων | TC7S04F (TE85L, Φ) | Κατηγορία | Γκέιτς και αναστροφείς |
|---|---|---|---|
| Κατασκευαστής | Ημιαγωγός και αποθήκευση Toshiba | Σειρά | TC7S |
| Τύπος λογικής | Αναστροφέας | Αριθμός κυκλωμάτων | 1 |
| Αριθμός εισαγωγών | 1 | Τάση - ανεφοδιασμός | 2V ~ 6V |
| Τρέχων - ήρεμος (Max) | 1 µA | Τρέχων - παραγωγή υψηλή, χαμηλός | 2.6mA, 2.6mA |
| Επίπεδο λογικής εισαγωγής - χαμηλό | 0,5V ~ 1,8V | Επίπεδο λογικής εισαγωγής - υψηλό | 1.5V ~ 4.2V |
| Max Propagation Delay @ V, Max CL | 17ns @ 6V, 50pF | Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση | SC-74A, ΜΈΘΥΣΟΣ-753 |
| Υψηλό φως | Inverter IC 1 Switch IC Chips TC7S04F TE85L F,Inverter IC 1 Switch ICs TC7S04F TE85L F,Inverter 1 Switch IC TC7S04F TE85L F |
||
Περιγραφή προϊόντων
TC7S04F(TE85L,F) Inverter IC 1 Channel SMV
Φύλλο δεδομένων:TC7S04F(TE85L,F)
| Κατηγορία | Πύλες και μετατροπείς |
| Mfr | Toshiba Semiconductor and Storage |
| Σειρά | TC7S |
| Κατάσταση προϊόντος | Ενεργός |
| Λογικός τύπος | Αντιστροφέας |
| Τάση - Τροφοδοσία | 2V ~ 6V |
| Τρέχον - Σε ηρεμία (Μέγ.) | 1μΑ |
| Ρεύμα - Έξοδος Υψηλό, Χαμηλό | 2,6 mA, 2,6 mA |
| Λογικό επίπεδο εισόδου - Χαμηλό | 0,5V ~ 1,8V |
| Λογικό επίπεδο εισόδου - Υψηλό | 1,5V ~ 4,2V |
| Max Propagation Delay @ V, Max CL | 17ns @ 6V, 50pF |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°ντο |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο συσκευής προμηθευτή | SMV |
| Πακέτο / Θήκη | SC-74A, SOT-753 |
| Βασικός αριθμός προϊόντος | 7S08 |
Το TC7S04 είναι ένας υψηλής ταχύτητας μετατροπέας C2 MOS κατασκευασμένος με τεχνολογία πύλης πυριτίου C2 MOS.
Επιτυγχάνει λειτουργία υψηλής ταχύτητας παρόμοια με το ισοδύναμο LSTTL, ενώ διατηρεί το C2 MOS χαμηλή κατανάλωση ισχύος.
Το εσωτερικό κύκλωμα αποτελείται από 3 στάδια, συμπεριλαμβανομένης της εξόδου buffer, η οποία επιτρέπει υψηλή ασυλία θορύβου και σταθερή έξοδο.
Η είσοδος είναι εξοπλισμένη με κυκλώματα προστασίας από στατική εκφόρτιση ή παροδική υπερβολική τάση.
Τα ρεύματα εξόδου είναι 1/2 σε σύγκριση με τα μοντέλα της σειράς TC74HC
Επιπρόσθετοι πόροι:
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Αλλα ονόματα | TC7S04F(TE85L,F) |
| TC7S04FLFDKR | |
| TC7S04F(T5LFT)CT | |
| TC7S04F(T5LFT)DKR-ND | |
| TC7S04FT5LFT | |
| TC7S04FTFTR | |
| TC7S04FTCT-NDR | |
| TC7S04F(T5LFT)TR | |
| TC7S04F(TE85LF)TR-ND | |
| TC7S04F(T5LFT)CT-ND | |
| TC7S04FTTR-NDR | |
| TC7S04F(T5LFT)TR-ND | |
| TC7S04F,LF(Τ | |
| TC7S04F(TE85LF)CT | |
| TC7S04F(TE85LF)CT-ND | |
| TC7S04F(TE85LF)DKR-ND | |
| TC7S04F(TE85LF)TR | |
| TC7S04FTFDKR | |
| TC7S04FTFDKR-ND | |
| TC7S04F,LF(B | |
| TC7S04FLFTR | |
| TC7S04F(T5L,F,T) | |
| TC7S04F (T5L,F,T) | |
| TC7S04F(T5LFT)DKR | |
| TC7S04FTFCT | |
| TC7S04FTFCT-ND | |
| TC7S04F(TE85LF)DKR | |
| TC7S04FTFTR-ND | |
| TC7S04FLFCT | |
| Τυπικό πακέτο | 3000 |
Χαρακτηριστικά
• Υψηλή ταχύτητα: tpd = 7 ns (τυπ.) σε VCC = 5 V
• Χαμηλή απαγωγή ισχύος: ICC = 1 μA (max) σε Ta = 25°C
• Ανοσία υψηλής θορύβου: VNIH = VNIL = 28% VCC (min)
• Δυνατότητα κίνησης εξόδου: 5 φορτία LSTTL
• Συμμετρική σύνθετη αντίσταση εξόδου: |IOH|= IOL = 2 mA (min)
• Ισορροπημένες καθυστερήσεις διάδοσης: tpLH ∼− tpHL
• Ευρύ εύρος τάσης λειτουργίας: VCC (opr) = 2 έως 6 V
Εικόνα δεδομένων:
