MT25QL256ABA8E12-1SIT τσιπ 256Mbit SPI 133 MHZ 24-τ-PBGA 6x8 ολοκληρωμένου κυκλώματος μικρού ΟΎΤΕ αστραπιαίας σκέψης TR

MT25QL256ABA8E12-1SIT ΛΑΜΨΗ - ΟΥΤΕ μνήμης ολοκληρωμένο κύκλωμα 256Mbit SPI 133 MHZ 24-τ-PBGA (6x8)

Δελτίο: MT25QL256ABA8E12-1SIT

Χαρακτηριστικά γνωρίσματα

• SPI-συμβατή τμηματική διεπαφή λεωφορείων

• Ενιαίος και διπλός ρυθμός μεταφοράς (STR/DTR)

• Συχνότητα ρολογιών

– 133 MHZ (MAX) για όλα τα πρωτόκολλα στο ΣΤΡΕΠΤΌΚΟΚΚΟ

– 90 MHZ (MAX) για όλα τα πρωτόκολλα σε DTR

• Διπλές/I/O εντολές τετραγώνων για την αυξανόμενη ρυθμοαπόδοση μέχρι 90 MB/s

• Υποστηριγμένα πρωτόκολλα: Εκτεταμένος, διπλός και ΣΤΡΕΠΤΌΚΟΚΚΟΣ τετραγώνων I/O και και DTR

• Εκτελώ--θέση (XIP)

• PROGRAM/ERASE ΑΝΑΣΤΕΙΛΕΤΕ τις διαδικασίες

• Πτητικές και αμετάβλητες τοποθετήσεις διαμόρφωσης

• Αναστοιχειοθέτηση λογισμικού

• Πρόσθετη καρφίτσα αναστοιχειοθέτησης για τους επιλεγμένους αριθμούς μερών

• 3 4 διευθύνσεων ψηφιολέξεων τρόποι ψηφιολέξεων και

– επιτρέψτε την πρόσβαση μνήμης πέρα από 128Mb

• Αφιερωμένη περιοχή 64 ψηφιολέξεων OTP έξω από την κύρια μνήμη

– Αναγνώσιμος και χρήστης-κλειδώσιμος

– Μόνιμη κλειδαριά με την εντολή ΠΡΟΓΡΑΜΜΑΤΟΣ OTP

• Σβήστε την ικανότητα

– Ο όγκος σβήνει

– Ο τομέας σβήνει την ομοιόμορφη κοκκοποίηση 64KB

– Ο υποτομέας σβήνει 4KB, κοκκοποίηση 32KB

• Σβήστε την απόδοση: 400KB/sec (τομέας του 64KB)

• Σβήστε την απόδοση: 80KB/sec (υποτομέας 4KB)

• Εκτέλεση προγράμματος: 2MB/sec

• Η ασφάλεια και γράφει την προστασία

– Το πτητικό και αμετάβλητο κλείδωμα και το λογισμικό γράφουν την προστασία για κάθε τομέα του 64KB

– Αμετάβλητο κλείδωμα διαμόρφωσης

– Προστασία κωδικού πρόσβασης

– Το υλικό γράφει την προστασία: τα αμετάβλητα κομμάτια (BP [3:0] και φυματίωση) καθορίζουν το προστατευμένο μέγεθος περιοχής

– Το πρόγραμμα/σβήνει την προστασία κατά τη διάρκεια δύναμη-επάνω

– Το κέντρο ανίχνευσης και ελέγχου ανιχνεύει τις τυχαίες αλλαγές στα ακατέργαστα στοιχεία

• Ηλεκτρονική υπογραφή

– JEDEC-τυποποιημένη υπογραφή 3 ψηφιολέξεων (BA19h)

– Εκτεταμένη ταυτότητα συσκευών: δύο πρόσθετες ψηφιολέξεις προσδιορίζουν τις επιλογές εργοστασίων συσκευών

• JESD47H-υποχωρητικός

– Ελάχιστα 100.000 ΣΒΗΝΟΥΝ τους κύκλους ανά τομέα

– Διατήρηση στοιχείων: 20 έτη (ΤΥΠΟΣ)

Επιλογές

Τάση
2.7-3.6V-
Πυκνότητα
- 256Mb
Συσσώρευση συσκευών
- Μονολιθικός
Παραγωγή συσκευών
Αναθεώρηση κύβων
Διαμόρφωση καρφιτσών
- RESET# και HOLD#
Μέγεθος τομέα
- 64KB
Συσκευασίες - JEDEC-πρότυπα, RoHScompliant
- 24-ballT-PBGA 05/6mm X 8mm (arraw 5 X 5)
24-ballT-PBGA 05/6mm X 8mm (σειρά 4 X 6)
16 καρφίτσα SoP2, 300 mils
(SO16W, s016-ευρύ, soIC-16)
W-pdfn-8 6mm X 5mm
lP8 6mm X 5mm
W-pdfn-8 8mm X 6mm (χαρακτηριστικά γνωρίσματα MLP8 8mm Χ 6mmSecurity
Τυποποιημένη ασφάλεια
Ειδικές επιλογές
Πρότυπα
Αυτοκίνητος
Λειτουργούσα σειρά θερμοκρασίας
Από -40°C σε +85C
Από -40°C σε +105°C-
- Από-40°C σε +125°C

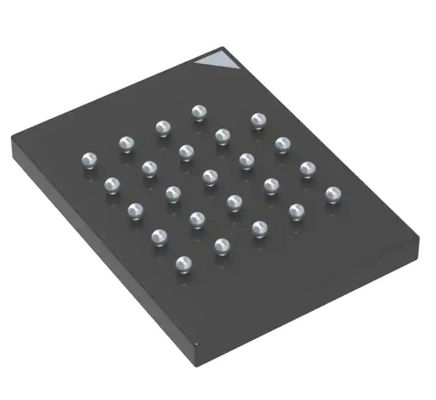

Εικόνα στοιχείων:
