L6228PDTR μικρή Stepper τσιπ οδηγών μηχανών διπολική χ-γέφυρα DMOS powerSO-36 κυκλωμάτων οδηγών μηχανών

  • L6228PDTR Small Motor Driver Chip Bipolar Stepper Motor Driver Circuit H-Bridge DMOS PowerSO-36
Τόπος καταγωγής STMicroelectronics
Μάρκα ST
Πιστοποίηση RoHS
Αριθμό μοντέλου L6228PDTR
Ποσότητα παραγγελίας min 600 ΤΕΜ
Τιμή Negotiable
Συσκευασία λεπτομέρειες 600 PCS/Tape
Χρόνος παράδοσης 2-3 ημέρες
Όροι πληρωμής L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς 6K PC

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Αριθμός προϊόντων L6228PDTR Κατηγορία Κινητήρας / Κίνηση / Ελεγκτές ανάφλεξης & προγράμματα οδήγησης
Mfr STMicroelectronics Σειρά STSPIN L62
Συσκευασία Ταινία & ταινία εξελίκτρων (TR) /Cut (CT) Τύπος μηχανών - Stepper Διπολικός
Λειτουργία Οδηγός - που ενσωματώνονται πλήρως, στάδιο ελέγχου και δύναμης Διαμόρφωση παραγωγής Μισή γέφυρα (4)
Διεπαφή Παράλληλος Τεχνολογία DMOS
Εφαρμογές Γενικός σκοπός Τρέχων - παραγωγή 1,4Α
Τάση - ανεφοδιασμός 8V ~ 52V Λειτουργούσα θερμοκρασία -25°C ~ 125°C
Τοποθετώντας τύπος Η επιφάνεια τοποθετεί
Υψηλό φως

L6228PDTR

,

διπολική stepper χ-γέφυρα κυκλωμάτων οδηγών μηχανών

,

μικρό τσιπ οδηγών μηχανών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

L6228PDTR διπολικός παράλληλος powerSO-36 τσιπ DMOS οδηγών μηχανών



Χαρακτηριστικά γνωρίσματα:

●Λειτουργούσα τάση ανεφοδιασμού από 8 έως 52 Β

●2.8 ένα μέγιστο ρεύμα παραγωγής (1,4 Α RMS)

●Λειτουργούσα συχνότητα μέχρι 100 KHz

●Non-dissipative overcurrent προστασία

●Διπλοί ανεξάρτητοι σταθεροί τρέχοντες ελεγκτές λιμοκοντόρων PWM

●Γρήγορα/αργή επιλογή τρόπου αποσύνθεσης

●Γρήγορη σχεδόν-σύγχρονη διόρθωση αποσύνθεσης



Γρήγορη λεπτομέρεια:

Συσκευασία
Ταινία & ταινία εξελίκτρων (TR) /Cut (CT)
Κατασκευαστής
STMicroelectronics
Αριθμός προϊόντων κατασκευαστών
 L6228PDTR
Περιγραφή
 ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ MTR DRV ΔΙΠΟΛΙΚΌ 8-52V 36PWRSO
Λεπτομερής περιγραφή
 Διπολικός παράλληλος powerSO-36 οδηγών DMOS μηχανών



Ιδιότητες προϊόντων:

ΤΥΠΟΣ
ΠΕΡΙΓΡΑΦΗ
Κατηγορία
Οδηγοί μηχανών, ελεγκτές
Mfr
STMicroelectronics
Σειρά
STSPIN L62
Συσκευασία
Ταινία & ταινία εξελίκτρων (TR) /Cut (CT)
Θέση προϊόντων
Ενεργός
Τύπος μηχανών - Stepper
Διπολικός
Λειτουργία
Οδηγός - που ενσωματώνονται πλήρως, στάδιο ελέγχου και δύναμης
Διαμόρφωση παραγωγής
Μισή γέφυρα (4)
Διεπαφή
Παράλληλος
Τεχνολογία
DMOS
Εφαρμογές
Γενικός σκοπός
Τρέχων - παραγωγή
1.4A
Τάση - ανεφοδιασμός
8V ~ 52V
Τάση - φορτίο
8V ~ 52V
Λειτουργούσα θερμοκρασία
-25°C ~ 125°C (TJ)
Τοποθετώντας τύπος
Η επιφάνεια τοποθετεί
Συσκευασία/περίπτωση
36-BSSOP (πλάτος 0,433», 11.00mm) εκτεθειμένο μαξιλάρι
Συσκευασία συσκευών προμηθευτών
PowerSO-36
Αριθμός προϊόντων βάσεων
L6228



Πρόσθετοι πόροι:

ΙΔΙΟΤΗΤΕΣ ΠΕΡΙΓΡΑΦΗ
Άλλα ονόματα
497-4007-6
497-4007-2
497-4007-2-NDR
497-4007-1
497-4007-1-NDR
Τυποποιημένη συσκευασία 600



Περιγραφή:

Η συσκευή L6228 είναι stepper DMOS πλήρως ενσωματωμένος οδηγός μηχανών με τη non-dissipative overcurrent προστασία,

πραγματοποιημένος στην τεχνολογία BCD, η οποία συνδυάζει τις απομονωμένες κρυσταλλολυχνίες δύναμης DMOS με το CMOS και τα διπολικά κυκλώματα επάνω

το ίδιο τσιπ. Η συσκευή περιλαμβάνει όλα τα στοιχεία κυκλώματος που απαιτούνται για να οδηγήσουν μια διφασική διπολική stepper μηχανή συμπεριλαμβανομένου:

μια διπλή πλήρης γέφυρα DMOS, η σταθερά από το χρονικό PWM τρέχοντα ελεγκτή που εκτελεί τον κανονισμό τεμαχισμού και

γεννήτρια ακολουθίας φάσης, η οποία παράγει την περπατώντας ακολουθία. Διαθέσιμος σε PowerSO36 και SO24 (20 + 2 + 2)

οι συσκευασίες, η συσκευή L6228 χαρακτηρίζουν μια non-dissipative overcurrent προστασία υψηλός-δευτερεύοντα MOSFETs δύναμης και

θερμικό κλείσιμο.

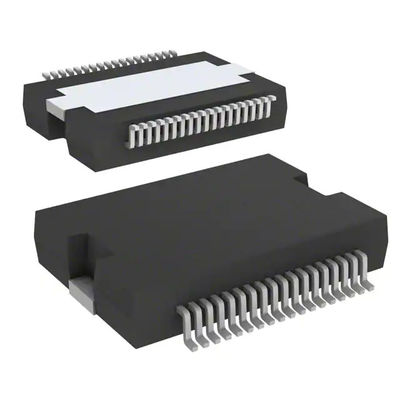

Εικόνα στοιχείων:

L6228PDTR μικρή Stepper τσιπ οδηγών μηχανών διπολική χ-γέφυρα DMOS powerSO-36 κυκλωμάτων οδηγών μηχανών 0
