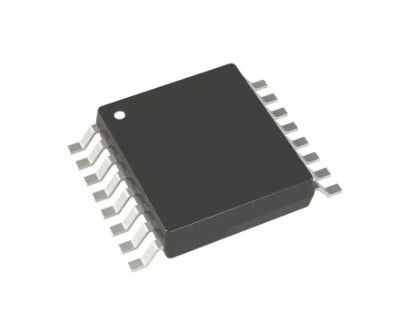

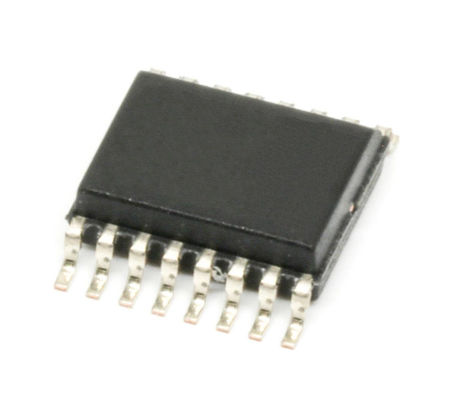

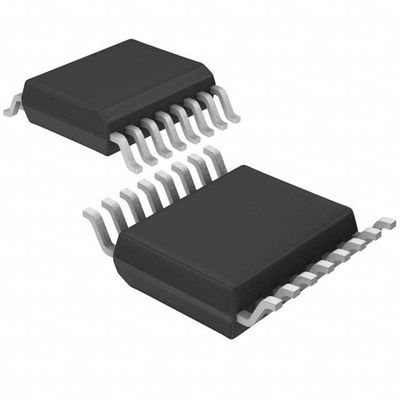

Ad7792bruz-ΕΞΕΛΙΚΤΡΟ το δεκαεξάμπιτο ολοκληρωμένο κύκλωμα 3 μετατροπέων Dac εισήγαγε 1 σίγμα-του δέλτα 16-TSSOP

Φύλλο δεδομένων: AD7792BRUZ-REEL

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Έως 23 bit αποτελεσματική ανάλυση Θόρυβος RMS 40 nV @ 4,17 Hz 85 nV @ 16,7 Hz Ρεύμα: 400 μA Τυπική Απενεργοποίηση: 1 μA μέγιστο Ενισχυτής οργάνων με προγραμματιζόμενο κέρδος χαμηλού θορύβου Αναφορά διάκενου ζώνης με τυπικό ρυθμό μετατόπισης 4 ppm/°C: 4,17 Hz έως 470 Hz 3 διαφορικές είσοδοι Εσωτερικός ταλαντωτής ρολογιού Ταυτόχρονη απόρριψη 50 Hz/60 Hz Προγραμματιζόμενες πηγές ρεύματος Γεννήτρια τάσης πόλωσης στο chip Ρεύματα καύσης Τροφοδοσία: 2,7 V έως 5,25 V – Ανεξάρτητη περιοχή θερμοκρασίας 40°C έως +15 τροφοδοτικό πακέτο TSSOP 16 απαγωγών Διασύνδεση 3-wire σειριακή σκανδάλη SPI®, QSPI™, MICROWIRE™ και DSP συμβατή σκανδάλη Schmitt στο SCLK

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Τα AD7792/AD7793 είναι πλήρως αναλογικά μπροστινά άκρα χαμηλής ισχύος, χαμηλού θορύβου για εφαρμογές μέτρησης υψηλής ακρίβειας.Το AD7792/AD7793 περιέχει ένα χαμηλού θορύβου 16-/24-bit ∑-Δ ADC με τρεις διαφορικές αναλογικές εισόδους.Ο ενισχυτής οργάνων χαμηλού θορύβου στο τσιπ σημαίνει ότι σήματα μικρού πλάτους μπορούν να συνδεθούν απευθείας με το ADC.Με ρύθμιση απολαβής 64, ο θόρυβος rms είναι 40 nV όταν ο ρυθμός ενημέρωσης ισούται με 4,17 Hz.Οι συσκευές περιέχουν μια ακριβή αναφορά χαμηλού θορύβου, χαμηλής μετατόπισης εσωτερικού κενού ζώνης και μπορούν να δεχτούν μια εξωτερική αναφορά διαφορικού.Άλλα χαρακτηριστικά στο τσιπ περιλαμβάνουν προγραμματιζόμενες πηγές ρεύματος διέγερσης, ρεύματα εξάντλησης και μια γεννήτρια τάσης πόλωσης.Η γεννήτρια τάσης πόλωσης ορίζει την τάση κοινής λειτουργίας ενός καναλιού σε AVDD/2.Οι συσκευές μπορούν να λειτουργήσουν είτε με εσωτερικό είτε με εξωτερικό ρολόι.Ο ρυθμός δεδομένων εξόδου από τα εξαρτήματα είναι προγραμματιζόμενος από λογισμικό και μπορεί να ποικίλλει από 4,17 Hz έως 470 Hz.Τα εξαρτήματα λειτουργούν με τροφοδοσία από 2,7 V έως 5,25 V. Καταναλώνουν τυπικό ρεύμα 400 μA και στεγάζονται σε συσκευασία TSSOP 16 απαγωγών.
